海灣火災自動報警系統技術指導——GST9121B手動報警按鈕接線說明

作者:海灣消防設備文章來源：http://www.h062.com/ [大中小]

海灣火災自動報警系統技術指導——GST9121B手動報警按鈕接線說明

海灣J-SAM-GST9121B手動火災報警按鈕外形示意圖如下

海灣J-SAM-GST9121B手動火災報警按鈕示意圖

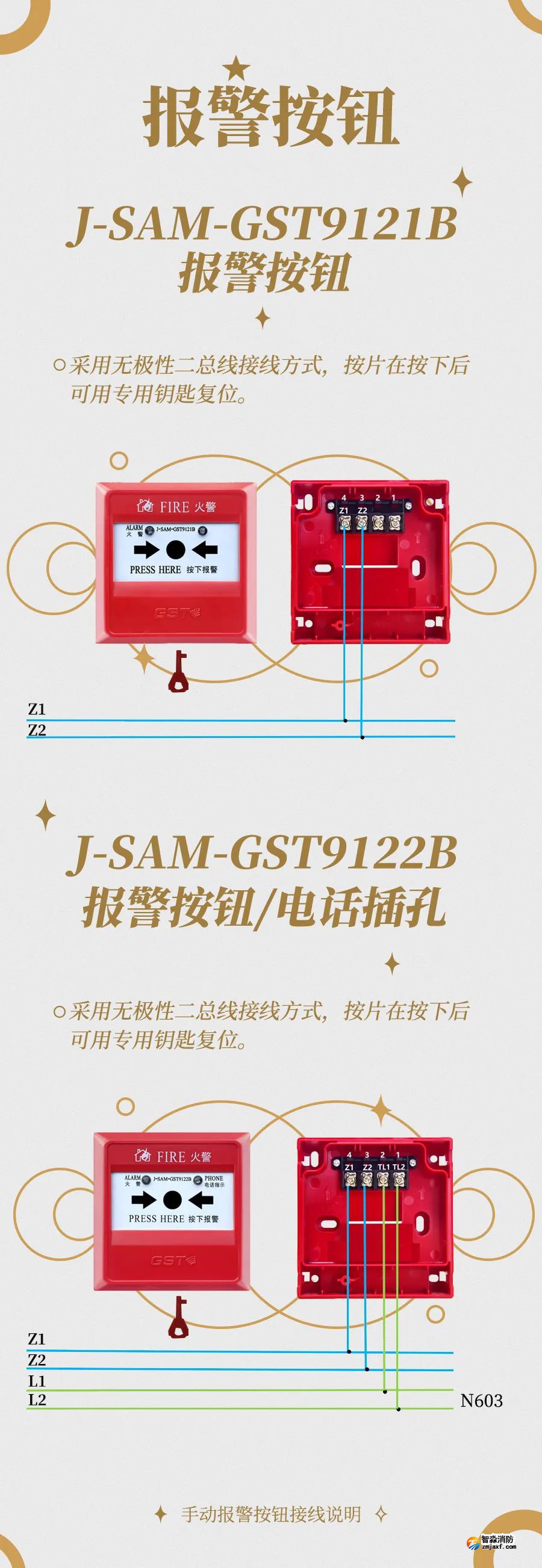

手動火災報警按鈕外接端子示意圖如下

海灣J-SAM-GST9121B手動火災報警按鈕端子

其中：

　　Z1、Z2：無極性信號二總線接線端子。

　　布線要求：Z1、Z2可選用截面積不小于1.0mm2的RVS雙絞線。

　　手動火災報警按鈕安裝時只需拔下報警按鈕，從底殼的進線孔中穿入電纜并接在相應端子上，再插好報警按鈕即可安裝好報警按鈕，安裝孔距為60mm。報警按鈕安裝采用預埋盒安裝方式，如下圖所示。

海灣J-SAM-GST9121B手動火災報警按鈕預埋盒
